旋振篩

旋振篩產品簡介

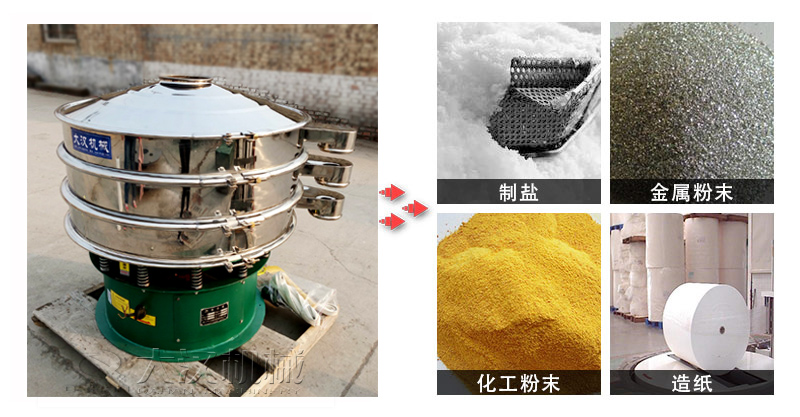

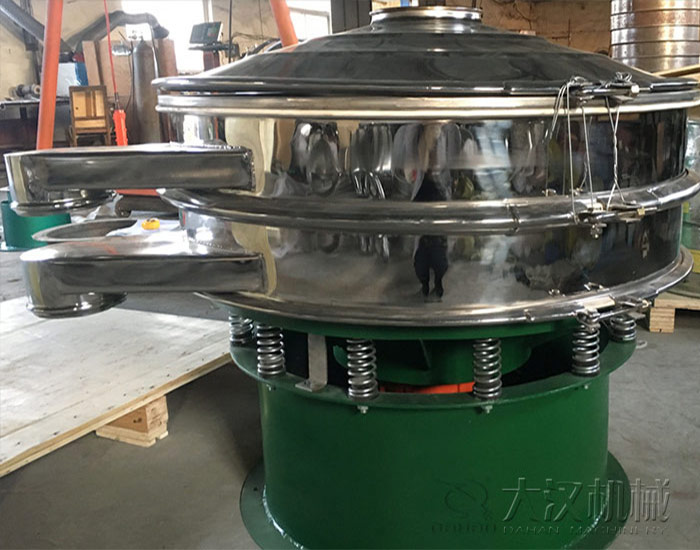

大漢機械旋振篩是一種高精度細粉篩分機械，其噪音低、快速換網需3-5分鐘，全封閉結構，適用于粒、粉、粘液等物料的篩分過濾。旋振篩是由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。

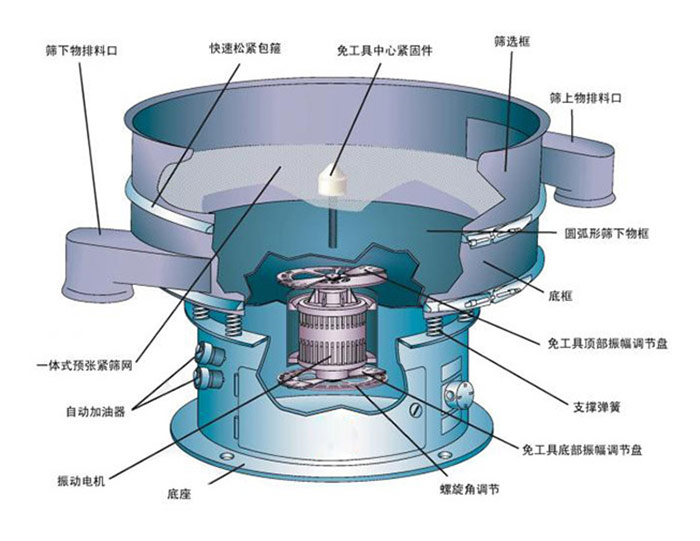

旋振篩結構詳解

旋振篩主要由進料口、防塵蓋、出料口、束環、篩網、配重塊、上部重錘、振動體、振動電機、彈簧、下部重錘、機座等部分組成。

防塵蓋：可以防止物料向外擴散，也可以保護外部粉塵進入，導致污染篩分物料。

束環：用來固定篩體中間的篩框部分。

配重塊：可以增加圓形振動篩的激振力，具體要根據客戶所要篩分物料的比重和所選振動篩動篩層數的不同進進行適當調整。

上部重錘、下部重錘：調節上、下兩端重錘的相位角，可以改變物料在篩面上的運動軌跡。

旋振篩性能優勢

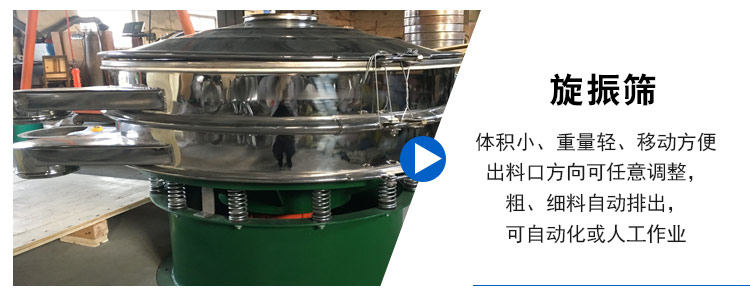

1.體積小、重量輕、移動方便、出料口方向可任意調整，粗、細料自動排出，可自動化或人工作業。

2.篩分的精度高、任何粉、粒、粘液類物料均可進行篩分。

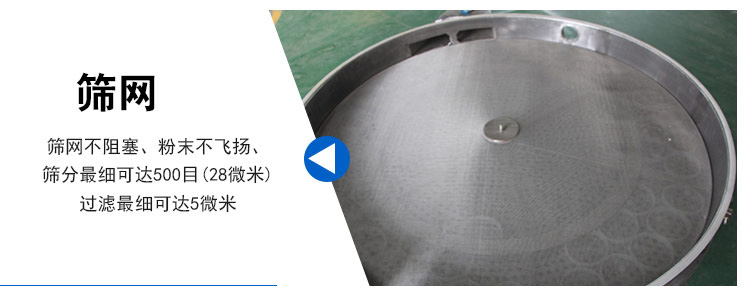

3.篩網不阻塞、粉末不飛揚、篩分可達500目(28微米)過濾可達5微米。

4.篩網使用長久、換網方便、僅需3-5分鐘、操作簡單、清洗方便。

5.無機械動作、保養簡易、可單層或多層使用、與物料接觸部位為用不銹鋼制作(醫藥用除外)。

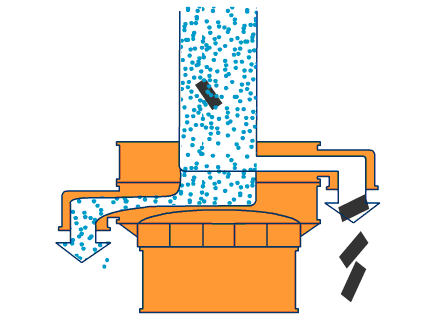

旋振篩工作原理

旋振篩振動體的運動軌跡為一復雜的空間三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動軌跡，從而達到不同的篩分作業目的。
